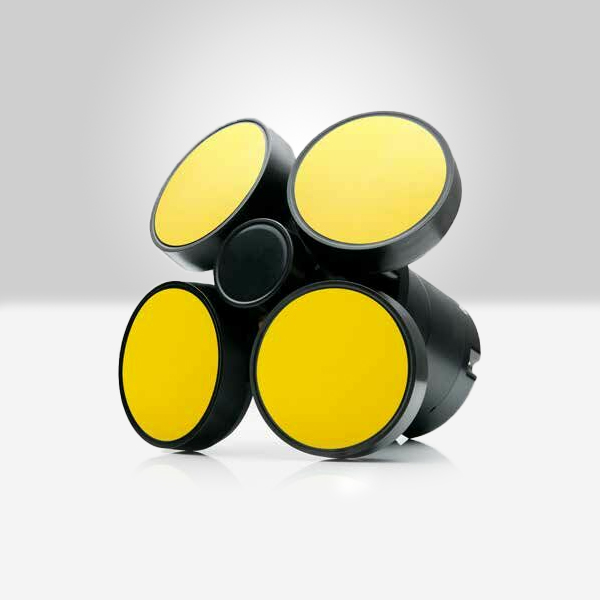

Signature250声学多普勒流速剖面 仪是一款中量程剖面仪，其拓展应用 范围广。它的海流剖面量程为200米， 能从海面下150米处测量波高、波周 期和波向。Signature 250声学多普 勒流速剖面仪也可以用于测量冰层 厚度、冰层移动速度和浮冰的漂流方 向。它设计紧凑小巧，能耗极低，是在 各种水文条件下开展长期作业的理 想工具。
→ 海流剖面量程：200米 → 从距水面150米的安装深度测量波高 和波向 → 冰层厚度和冰层跟踪
→ 冰层漂移和吃水深度测量 → 波向测量 → 中等深度洋流剖面测量 → 研究潮流 → 浮游生物的迁徙研究 → 上升流和沉降流研究 → 大型混合研究 → 适用于波浪浮标
全部| 最大剖面范围¹⁾ | 200 米 |
| 层厚 | 1-8米 |
| 最小盲区 | 0.5米 |
| 最大层数 | 200（平均） |
| 速度范围（沿波束） | 用户可选择2.5或5.0米/秒 |
| 最低精度 | 1%测量值±0.3厘米/秒 |
| 速度精度 | 宽带处理，参考仪器软件 |
| 速度分辨率 | 0.1厘米/秒 |
| 最大取样频率 | 3 Hz（使用5波束为1 Hz） |
| （仅在第5个波束上） | |
| 速度范围 | N/A |
| 层厚 | N/A |
| 剖面范围 | N/A |
| 量程速度限制 | N/A |
| 单一 | 平均 |
| 并行 | 平均和波浪/冰层 |
| 交替 | N/A |
| （沿斜波束方向） | |
| 采样频率 | 与测量采样频率同步 |
| 分辨率 | 0.5 dB |
| 动态范围 | 70 dB |
| 换能器频率 | 250 kHz |
| 波束数量 | 5;4,20°倾斜，1,垂直500KHz（可选） |
| 波束宽度 | 2.3°（倾斜），2.2°（垂直） |
| 分辨率 | N/A |
| Bins数量 | N/A |
| 发射脉冲长度 | N/A |
| 发射脉冲 | N/A |
| 分辨率/动态范围 | N/A |
| AST³⁾ 频率 | 500 kHz |
| AST最大距离 | 170米 ³⁾ |
| 最大波浪测量深度 | 150米 |
| 高度范围 | -15至15米 |
| 精度/分辨率(Hs) | < 1%测量值/2厘米 |
| 精度/分辨率(Dir) | 2°/0.1° |
| 周期范围 | 2-50秒 |
| 截止周期(Hs) | 25米深度：2秒，50米深度：2秒， 100米深度：2.2秒，150米深度：2.7 秒 |
| 截止周期(dir) | 请查询 |
| 取样频率（速度和AST） | 1 Hz |
| 参数 | 冰层厚度、速度和方向、回声探测器数据 |
| 温度： | 头部中的热敏电阻（与测量采样频率同步） |
| 温度范围 | -4 至 +40 °C |
| 温度精度/分辨率 | 0.1 °C/0.01 °C |
| 温度响应时间 | 2分钟 |
| 罗盘： | 固态磁力计（最大1 Hz取样频率） |
| 精度/分辨率 | 倾斜度< 30°时为2°/0.01° |
| 倾斜仪： | 固态加速计（最大1 Hz取样频率） |
| 精度/分辨率 | 倾斜度< 30°时为0.2°/0.01° |
| 最大倾斜度 | 全面3D |
| 向上或向下 | 自动检测 |
| 压力： | 压敏电阻（以测量速率取样） |
| 标准量程 | 0-300米（关于可选项的信息请向我们查询） |
| 精度/准确性 | 0.1% FS（满量程）/好于满量程的0.002% |
| 加速计动态范围 | ± 2g |
| 陀螺仪动态范围 | ± 250°/秒 |
| 磁力计动态范围 | ± 1.3高斯 |
| 纵摇和横摇量程/分辨率 | ± 90°（纵摇）± 180°（横摇）/0.01° |
| 纵摇和横摇精度 | ± 2°（动态）⁴⁾，± 0.5°（静态，±30°） |
| 艏向范围/分辨率 | 360°，所有轴/0.01° |
| 艏向精度 | ± 3°（动态）⁴⁾，± 2°（静态，倾斜度< 20°） |
| 取样频率 | 与测量采样频率同步（最高3 Hz） |
| 容量 | 16 GB、64 GB或128 GB（查询更大容量） |
| 数据记录 | 参考仪器软件 |
| 模式 | 内存满停止工作 |
| 精度 | ±1 分钟/年 |
| 无外部电源时的时钟保持 | 1年。可充电备用电池。 |
| 以太网 | 10/100Mb自动MDI-X TCP/IP、UDP/IP、HTTP协议 固定IP/DHCP客户端/自动IP地址分配 UPnP和Nortek专有的以太网上仪器发现 |
| 串行 | 可配置RS-232/RS-422 300-1250000 bps |
| 数据下载波特率 | 20 Mb/s（仅限以太网）- 6分钟内1 GB |
| 控制器接口 | Telnet上的ASCII命令接口以及串口 |
| 取决于配置 | MCBH6F（以太网）、MCBH8F（串口）、 MCBH2F-G2 （电源）、Souriau 10M-7P（实时） |
| 功能 | 布放计划、仪器配置、数据下载和转换（适用于 Windows®） |
| DC 输入 | 12-48 V DC |
| 最大峰值电流 | 1.5 A |
| 1 Hz时的最大平均消耗 | 15 W |
| 典型平均消耗 ⁵⁾ | 400 mW |
| 休眠消耗 | 100 µA，功率取决于电源电压 |
| 每波束发射功率 | 4-200 W，级别可调 |
| 声脉冲顺序 | 多路复用或并行 |
| 内部 | 540 Wh碱性或1800 Wh锂 |
| 持续时间 | 取决于配置，参考软件 |
| 工作温度 | -4 至 +40 °C |
| 贮存温度 | -20 至 +60 °C |
| 冲击和振动 | IEC 60068-1/IEC60068-2-64 |
| EMC 认证 | IEC 61000 |
| 耐压深度 | 300米 |
| 标准型号 | 带有钛合金紧固件的POM。增强的聚氨酯传感器杯 |
| 最大直径 | 464 毫米 |
| 最大长度（含内部电池空间） | 523毫米 |
| 最大长度（不含内部电池空间） | 308 毫米 |
| 在空气中，无电池 | 18.5公斤（少17.1公斤） |
| 在水中，无电池 | 1.5公斤（少5.2公斤） |
| 电池 | 5.0公斤(540 Wh)，2.9公斤(1800 Wh) |
